מה זה אפס ושלב?
שאלה כזו עולה לעיתים אצל חשמלאים מתחילים או בעלי דירות הבקיאים בסט כלים לתיקון, אך בעבר לא התעמקו במיוחד במכשיר החיווט. ואז הגיע הרגע שבו השקע הפסיק לעבוד או שנורה בנברשת מאירה, אבל אני לא רוצה להתקשר לחשמלאי ויש רצון גדול לעשות הכל בעצמי.
במקרה זה, המשימה העיקרית של אדון הבית היא לא לסלק את התקלה, כפי שהיא נראית במבט ראשון, אלא לעמוד בכללי הבטיחות החשמליים, תוך ביטול האפשרות ליפול תחת השפעת זרם חשמלי. משום מה, רבים שוכחים זאת ומזניחים את בריאותם.
חייבים להיות מבודדים באופן אמין על כל החלקים הנושאים זרם בחיווט, ומגעי השקעים מוסתרים עמוק בתוך התיק כך שאין אפשרות למגע בטעות עם חלקי גוף חשופים. אפילו העיצוב המכני של התקע המוחדר לשקע מחושב באופן כזה שהוא די בעייתי להחזיק בשני המגעים ולהיכנס להשפעה של זרם חשמלי.
בחיי היומיום אנו לא שמים לב לכך והתודעה כבר פיתחה את ההרגל שלא לשים לב לחשמל, דבר שעלול להזיק לרעה במהלך עבודות תיקון עם מכשירי חשמל. לכן, למדו את כללי הבטיחות הבסיסיים והקפידו על הטיפול בחשמל.
איך חיווט ביתי
חשמל לבניין מגורים מגיע מתחנת שנאי, הממירה את מתח המתח הגבוה של רשת אספקת חשמל תעשייתית ל -380 וולט. הפיתולים המשניים של השנאי מחוברים על פי ערכת "הכוכב" כאשר שלושת המסופים מחוברים לנקודה משותפת אחת "0", ושלושת הנותרים מחוברים למסופים "A", "B", "C" (להגדלה לחץ על האיור).
הקצוות "0" המחוברים זה לזה מחוברים למעגל הקרקע של התחנה. כאן, פיצול האפס על ידי;
-
עובד אפס המוצג בתמונה בכחול;
-
מוליך PE מגן (קו צהוב-ירוק).
במסגרת תוכנית זו נוצרים כל הבתים החדשים שנבנו לאחרונה. היא התקשרה מערכת TN-S. יש לה חוטי תלת פאזיים ושני האפסים הרשומים בכניסה לחלק הפנימי של המרכזיה בבית.
בבניינים של הבנייה הישנה, ישנם עדיין לעתים קרובות מקרים של היעדר מוליך PE ומעגל ארבעה, ולא חמישה חוטים, המצוין על ידי המדד TN-C.
שלבים ואפסים מהפלט המתפתל של ה- TP דרך חוטי אוויר או כבלים תת-קרקעיים מוזנים למגן הקלט של בניין רב קומות, ויוצרים מערכת מתח תלת פאזית 380/220 וולט. היא מתגרשת על מגני הכונן. בתוך הדירה יש מתח של שלב אחד של 220 וולט (חוטים "A" ו- "O" מודגשים בתמונה) ומוליך מגן PE.
האלמנט האחרון עשוי להיעדר אם לא יתבצע שחזור החיווט הישן של הבניין.
בדרך זו "אפס" בדירה הם מכנים מוליך המחובר למעגל הקרקע במתחם שנאי ומשמש ליצירת עומס "שלבים"מחובר לקצה הפוטנציאלי ההפוך של התפתל על ה- TP. אפס מגןהמכונה גם מוליך PE, מודר ממעגל אספקת החשמל ונועד לחסל את ההשלכות של תקלות אפשריות ומצבי חירום על מנת להסיט את זרמי התקלה המתעוררים.
העומסים בתכנית זו מופצים באופן שווה בגלל העובדה שבכל קומה ומגבונים מתבצעים חיווט וחיבור של מגני דירה מסוימים לקווי 220 וולט ספציפיים בתוך מרכזיית הגישה.
מערכת המתח המסופקת לבית ולמרפסת היא "כוכב" אחיד, החוזר על כל מאפייני הווקטור של ה- TP.
כאשר כל מכשירי החשמל מכובים בדירה, ואין צרכנים בשקעים והמתח למגן מחובר, אז הזרם במעגל זה לא יזרום.
סכום הזרמים של רשת תלת-פאזית מסוכם על פי חוקי הגרפיקה הווקטורית בחוט הנייטרלי, וחוזרים לסיבובי תחנת השנאי עם הערך I0, או כפי שהוא מכונה גם 3I0.
זוהי מערכת אספקת חשמל פועלת, אופטימלית ומוכחת לאורך שנים רבות. אך גם בזה, כמו בכל מכשיר טכני, עלולות להתרחש תקלות ותקלות. לרוב הם קשורים לחיבורי קשר באיכות ירודה או לפירוק מוחלט של מוליכים במקומות שונים במעגל.
מה מלווה בפריצת חוט באפס או בשלב
לא קשה לקרוע או פשוט לשכוח לחבר את המוליך למכשיר כלשהו בתוך הדירה. מקרים כאלה מתרחשים לעתים קרובות כמו שריפת מוליכי מתכת עם מגע חשמלי לקוי ועומסים מוגברים.
אם החיבור של מקלט כוח כלשהו למגן הדירה אבד בתוך חיווט הדירה, מכשיר זה לא יעבוד. וזה לא חשוב מה נשבר: שרשרת של אפס או שלב.
אותה תמונה באה לידי ביטוי במקרה בו יש שבר במוליך של כל שלב המספק את פנים מרכזיית החשמל או גישה. כל הדירות המחוברות לקו זה עם תקלה שהפסיקה לקבל חשמל.
יתר על כן, בשתי שרשראות אחרות כל מכשירי החשמל יתפקדו כרגיל, והזרם של המוליך הנייטרלי העובד I0 מסוכם משני המרכיבים הנותרים ויתאים לערכם.
כפי שאתה יכול לראות, כל הפסקות התיל הרשומות קשורות להפסקת חשמל מהדירה. הם אינם גורמים נזק למכשירי חשמל ביתיים. המצב המסוכן ביותר מתעורר כאשר הקשר בין מעגל הקרקע של תחנת השנאי לנקודת האמצע של חיבור העומס של הבית או לוח החשמל הכניסה נעלם.
מצב זה יכול להיווצר מסיבות שונות, אך לרוב הוא מתבטא במהלך עבודתם של צוותי חשמלאים שבבעלותם המומחיות הסמוכה לטועמים ...

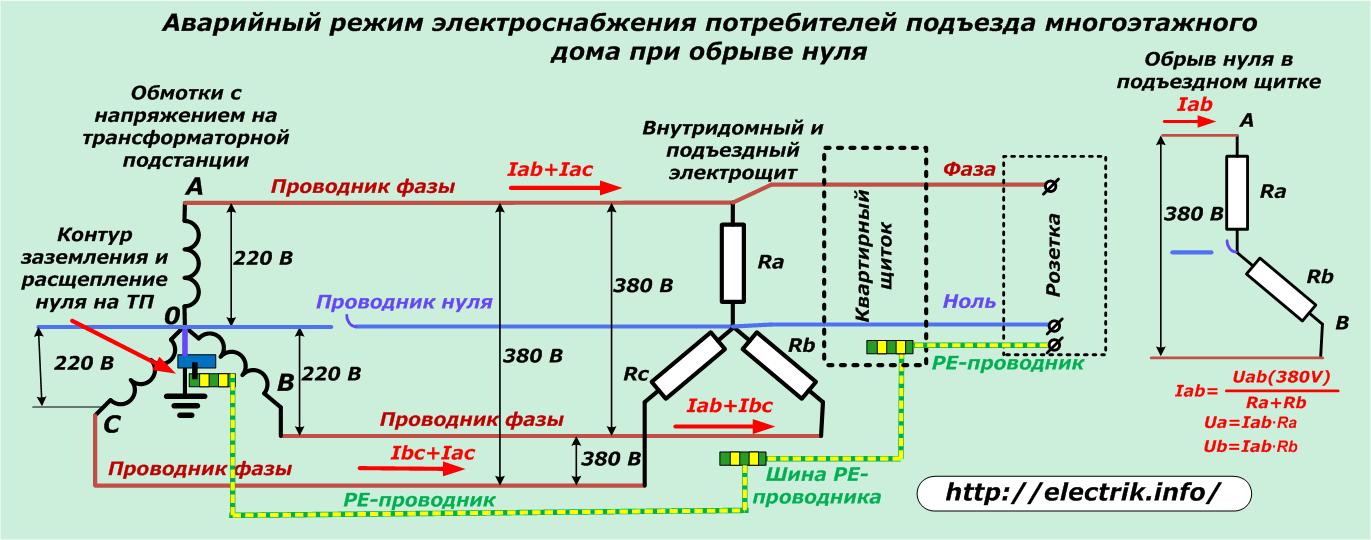

במקרה זה, מסלול מעבר הזרמים לאורך האפס העובד אל לולאת הקרקע (A0, B0, C0) נעלם. הם מתחילים לנוע לאורך המעגלים החיצוניים של AB, AC, CA אליהם מחובר מתח כולל של 380 וולט.
בצד ימין של התמונה מוצג כי ה- IAB הנוכחי הופיע כאשר מתח הקו היה מחובר לעומסים המחוברים בסדרה Ra ו- Rv של שתי דירות. במצב זה, בעלים אחד יכול לכבות כלכלית את כל מכשירי החשמל, והשני - להשתמש בהם עד למקסימום.
כתוצאה מחוק אוהם U = I ∙ R, ערך מתח קטן מאוד יכול להופיע על לוח דירה אחד, וקרוב לערך ליניארי של 380 וולט בשני. זה יגרום נזק לבידוד, הפעלת ציוד חשמלי בזרמים מחוץ לעיצוב, עלייה בחימום ובתקלות.
כדי למנוע מקרים כאלה, יש הגנה מפני מתח יתר, המותקנים בתוך לוח הדירה או מכשירי חשמל יקרים: מקררים, מקפיאים ומכשירים דומים של יצרנים מפורסמים בעולם.
כיצד לקבוע אפס ושלב בחיווט הבית
במקרה של תקלה ברשת החשמל, אדוני הבית משתמשים לרוב במברג מחוון מתח זול מתוצרת סין, המוצג בחלק העליון של התמונה.
זה עובד על העיקרון של העברת זרם קיבולי דרך גוף המפעיל. לשם כך, בתוך הדיור הדיאלקטרי מונחים:
-
קצה חשוף בצורת מברג לחיבור לפוטנציאל הבמה;
-
נגן המגביל זרם שמפחית את משרעת הזרם העוברת לערך בטוח;
-
נורת ניאון שזוהרתה במהלך זרימת הזרם מצביעה על נוכחות של פוטנציאל פאזה באזור הבדיקה
-
אזור מגע ליצירת מעגל זרם דרך גוף האדם לפוטנציאל של כדור הארץ.
חשמלאים מוסמכים משתמשים במחוונים רב-פונקציונליים יקרים יותר בצורת מברגים עם נורת לד בכדי לבדוק נוכחות שלב, הזוהר שלו נשלט על ידי מעגל טרנזיסטור המופעל על ידי שתי סוללות מובנות שיוצרות מתח של 3 וולט.
אינדיקטורים כאלה, בנוסף לקביעת פוטנציאל השלב, מסוגלים לבצע משימות נוספות נוספות. אין להם אזור מגע, אותו יש לגעת בעת המדידה. מידע נוסף על אופן סידור מחוון הברגה השונים ועבודה מתואר כאן: מחווני מתח ומחוונים.
בתצלומים שלהלן מוצגת שיטה לבדיקת נוכחות והיעדר מתח בשקעי שקע רגיל עם מחוון פשוט.
בתמונה השמאלית ניתן לראות בבירור כי זוהר של מנורת החיווי באור יום מורגש בצורה גרועה, לכן, דרוש תשומת לב מוגברת בעת העבודה.
המגע עליו נדלק המחוון הוא שלב. באפס העובד והמגן, נורת הניאון לא אמורה לזוהר. כל פעולה הפוכה של המחוון מצביעה על תקלה בתרשים החיווט.
בעת הפעלת מברג כזה, יש לשים לב לשלמות הבידוד ולא לגעת במסוף החשוף של המחוון, הנמצא תחת מתח.
התמונות שלהלן מציגות שיטה לקביעת מתח באותו שקע באמצעות בודק ישן הפועל במצב מד מתח.
החץ מציין:
-
220 וולט בין שלב לאפס פעולה;
-
היעדר הבדל פוטנציאלי בין אפס עבודה למגן;
-
חוסר מתח בין שלב לאפס מגן.
המקרה האחרון הוא חריג. החץ במעגל הרגיל אמור להציג גם מתח של 220 וולט. אבל זה לא נמצא במוצא שלנו מהסיבה שבניית הבניין הישן טרם עברה את שלב שחזור החיווט החשמלי, ובעל הבית, שסיים את התיקון האחרון, עשה את חוטי מוליך ה- PE במתחם שלו, אך לא חיבר אותו למגעי ההארקה של השקעים וה- PE-bus מגן לדיור מוליך.
פעולה זו תבוצע לאחר העברת הבניין ממערכת TN-C ל- TN-C-S. לאחר השלמתה, מחט המתח תהיה במצב המצוין על ידי הקו האדום, שתצביע על 220 וולט.
מספר דרכים לקביעת החוטים שלב וחוטי ניטרל: כיצד למצוא שלב ואפס
מאפייני פתרון בעיות
קביעה פשוטה של נוכחות או היעדר מתח לא תמיד קובעת את מצב המעגל. נוכחות עמדות שונות של המתגים עלולה להוביל את שולל האדמה. לדוגמה, התמונה למטה מציגה מקרה טיפוסי כאשר אין מתח על חוט הפאזה של המנורה בנקודת "K" כאשר המתג אינו פעיל, אפילו עם מעגל עבודה.
לכן, בעת ביצוע מדידות ופתרון בעיות, יש לנתח בקפידה את כל המקרים האפשריים.
דוגמה לפתרון בעיות שלב אחר שלב בנברשת סרק באמצעות מברג מחוון מוצגת כאן:מה לעשות אם הנברשת לא עובדת
