מהן תרשימי חיווט והיכן הם חלים

ציוד חשמלי מודרני בעבודתו משתמש בתהליכים טכנולוגיים רבים המתקדמים על פי אלגוריתמים שונים. עובד העוסק בתפעולו, תחזוקתו, התקנתו, ביצועו ותיקונו, עליכם לקבל מידע אמין על כל התכונות שלו.

אספקת האירועים המתרחשים בצורה גרפית עם ייעודם של כל אלמנט בצורה ספציפית, סטנדרטית, מקלה מאוד על תהליך זה, מאפשרת לך להעביר את כוונות המפתחים למומחים אחרים בצורה מובנת.

מינוי

מעגלים חשמליים נוצרים עבור חשמלאים מכל ההתמחויות, בעלי תכונות עיצוב שונות. בין השיטות לסיווגן, חלקן על ידי:

• מנהל;

• הרכבה.

שני סוגי המעגלים קשורים זה לזה. הם משלימים זה את המידע זה של זה, מתבצעים על פי סטנדרטים משותפים, המובנים לכל המשתמשים, ויש להם הבדלי מטרה:

• תרשימים סכמטיים נוצרים כדי להציג את עקרונות הפעולה והאינטראקציה של גורמים מכוננים בסדר פעולתם. הם מדגימים את ההיגיון המוטמע בטכנולוגיה של המערכת המיושמת;

• תרשימי חיווט עשויים כרישומים או רישומים של חלקי ציוד חשמלי המשמשים להרכבה, התקנת מתקנים חשמליים. הם לוקחים בחשבון את מיקום, פריסת הרכיבים ומציגים את כל החיבורים החשמליים ביניהם.

דיאגרמות חיווט נוצרות על בסיס המנהל ומכילות את כל המידע הדרוש להתקנת מתקנים חשמליים, כולל יישום חיבורים חשמליים. ללא השימוש בהם אי אפשר ליצור חיבורי חשמל איכותיים, אמינים ומובנים לציוד מודרני לכל המומחים.

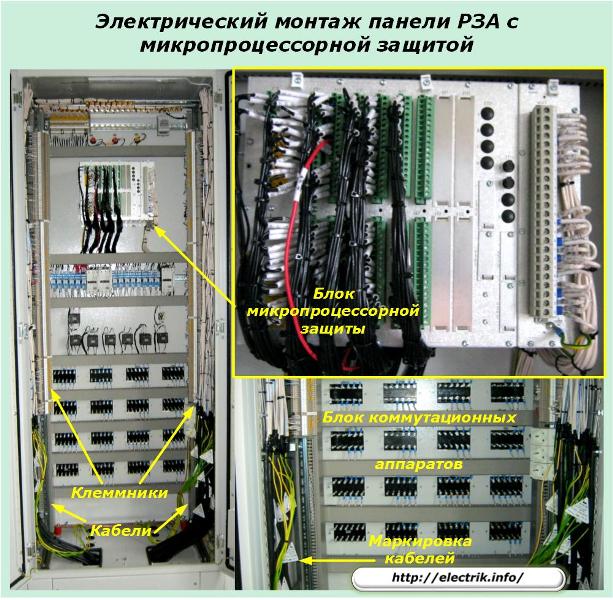

לוח ההגנה המוצג בתצלום מחובר באמצעות כבלים רבים למדידת שנאי זרם ומתח, ציוד ניהול כוח, מכשירים לוגייםזה מזה מאות מטרים זה מזה. יש להרכיב אותו כהלכה רק באמצעות תרשים חיווט מוכן היטב.

כיצד נוצרים דיאגרמות חיווט?

ראשית, היזם יוצר תרשים מעגלים, המציג את כל האלמנטים המשמשים אותו וכיצד לחבר אותם עם חוטים.

דוגמה לחיבור פשוט של מנוע DC למעגל כוח באמצעות מגע K, ושני כפתורים KN1 ו- KN2, מדגימה שיטה זו.

אנשי קשר חזקים בדרך כלל של המגע 1-2 ו 3-4 מאפשרים לך לשלוט על פעולת המנוע החשמלי M, ו 5-6 משמש ליצירת מעגל החזקה עצמית של A-B המתפתל תחת מתח לאחר לחיצה ושחרור של כפתור ה- Start "Kn1" באמצעות יצירת קשר 1-3.

כפתור Kn2 "עצור" עם מגעו הפותח מסיר את הכוח מתפתל המגע K.

פוטנציאל המתח החיובי "+" מוחל על המנוע החשמלי באמצעות חוט המסומן במספרים "1" ו- "-" - "2". החוטים הנותרים מסומנים על ידי המספרים "5" ו- "6". שיטת הסימון שלהם עשויה להיות שונה, למשל, בתוספת אותיות וסמלים.

באופן זה, בתרשים המעגל, מוצגים כל אנשי הקשר של הפיתולים, התקני המיתוג וחוטי החיבור. ניתן לציין גם מידע אחר הנדרש להפעלה.

לאחר שנוצר תרשים המעגל עבורו, מתפתח מעגל הרכבה. זה מתאר את אותם אלמנטים שמעורבים ביצירה. יתרה מזאת, ניתן להציג את כל אנשי הקשר הקיימים של התקני מיתוג, לחצנים (דוגמה ל- Кн1 ו- Кн2), אנשי קשר וממסרים, ומשמשים רק במקרה הנדון (דוגמא למגע K) כדי לפשט את התפיסה.

כל יחידות ההרכבה ממוספרות במספר בודד לכל פריט. לדוגמה, בתרשים שלנו מצוין:

• 01 - בלוק מסוף לחיבור מעגלי חשמל;

• 02 - אנשי קשר מוטוריים;

• 03 - איש קשר;

• 04 - כפתור "התחל";

• 05 - כפתור "עצור".

אנשי הקשר של כפתורים, ממסרים, מתחילים וכל אלמנטים חשמליים של המעגל ממוספרים על בית הכל של כל התקן או מסומנים על ידי מיקום ספציפי בתיעוד הטכני.

תמונות של חוטים מבוצעות על ידי קווים ישרים ומסומנים באותו אופן כמו בתרשים המעגל. באפשרות הנחשבת, הם מוקצים למספרים 1, 2, 5, 6.

כיצד לקרוא ולהרכיב דיאגרמות חיווט

במהלך הרכבת מעגלים מורכבים, נוח לעבוד מייד עם דיאגרמות ההתקנה והמעגלים. הם משלימים מידע כללי שיכול להיות קשה לזכור.

יחד עם זאת, יש להבין כי יש ליישם את הרעיונות המתוארים על הנייר על ציוד אמיתי ולקרוא גם כן, להיות אינפורמטיביים. לצורך זה כל אלמנט חתום, מסומן, מסומן.

ייעוד מכשירים ומכשירים

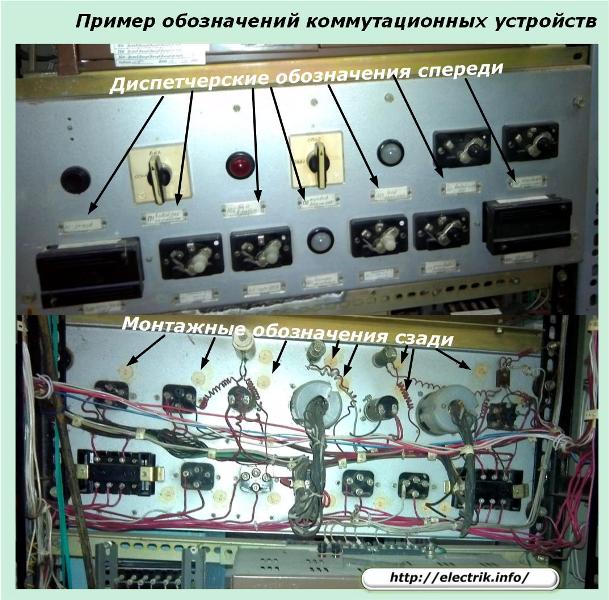

בצד הקדמי של הפנלים, ארונות בקרה, כתובות מבוצעות המסבירות לאנשי ההפעלה את המטרה של כל מכשיר חשמלי, ולמכשירי מיתוג - מיקום איבר המיתוג המתאים לכל מצב.

מקשים וכפתורים חתומים על ידי הפעולה הננקטת, למשל, "התחל", "עצור", "מבחן". נורת האות מציינת את אופי האות, לדוגמה, "מצמוץ לא מורם."

בצד האחורי של הפאנל מונחת מדבקה (בדרך כלל עגולה) כנגד כל אלמנט, המציין את החלק של מיקום ההרכבה על פי התרשים לעיל ותיאור קצר של תרשים ההתקנה למטה, למשל 019 / HL3 למנורת אזעקה.

ייעודי חוטים

בעת התקנת ציוד בכל קצה החוט לשים על קמבריק חתום עמיד בפני דהייה בדיו הקל והבלתי ניתן למחיקה, המציין את הסימון המקובל. הם מחוברים למסופים המצוינים. כאשר הייעוד מכיל רק את המספרים "0", "9". "6", אחריהם הם שמו נקודה שלא כולל קריאה לא נכונה של המידע כאשר שוקלים את הכיתוב בצד האחורי.

עבור ציוד פשוט, טכניקה זו מספיקה.

במערכות מורכבות ומסועפות הוסף את כתובת ההחזרה של הסוף. זה מורכב משני חלקים:

1. ראשית מגיע מספור ייעוד המיקום של האלמנט המחובר בצד האחורי;

2. הבא הוא המסוף.

לדוגמה, בטרמינל 2 של כפתור ה- Kn2, יש לחבר חוט עם הקמבריק דולק, חתום 5-04-3. כתובת זו מיועדת ל:

• 5 - סימון תיל על פי תרשים ההרכבה והמעגל;

• 04 - מספר יחידת ההרכבה של כפתור התחל;

• 3 - מספר מסוף Кн1.

רצף ההחלפה, כמו גם השימוש בסוגריים או מפרידי שלטים אחרים יכולים להשתנות, אך חשוב לעשות זאת בצורה אחידה בכל חלקי ההתקנה החשמלית. הסימון חייב להתבצע בהתאמה מדויקת לציורי העבודה ולתרשים החיווט.

זה מאפשר למומחים לקרוא את המעגל המותקן מהחיים בצורה נוחה כמו מגיליון נייר, מה שצריך לעשות במהירות בעת פתרון בעיות או תחזוקה מונעת.

למידע: סימון מוקדם יותר של קצות החוטים בוצע:

• הנחת עצות חרסינה עם ייעוד הסימונים עם צבעי שמן;

• תליית אסימוני אלומיניום עם מידע מוטבע;

• אבטחת תגי קרטון עם רישומי דיו או עיפרון;

• דרכים זמינות אחרות.

ניתן להוסיף את דיאגרמת החיווט או להחליפה על ידי שולחן חיבור תיל. היא מציינת:

• סימון של כל חוט;

• תחילת הקשר שלה;

• סוף הפוך;

• כיתה, סוג מתכת, אזור חתך;

• מידע אחר.

סימון חוט

מאיפה זה בא

לאן זה בא

מותג, סוג, אזור

A12

SA-4

QF-3

PVG (2.5 מ"מ מרובע)

B14

SA-2

SA-7

PVG (ריבועי 1.5 מ"מ)

ייעודי כבלים

אלמנט חובה של כל התקנה חשמלית הוא מגזין כבלים, שנוצר עבור כל חיבור אינדיבידואלי בקטעים מורכבים או אחד משותף למספר פשוטים. הוא מכיל מידע מלא על כל חיבור כבלים.

למשל במתג חיצוני של תחנת משנה של 110 קילוואט עם אוטובוסים ומתגי חתך חשמליים השולטים בפעולה של 25 קווי חשמל תקורה, נוצר חיבור הרכבה עבור כל קו תקורה. להקצות לו מספר אינדיבידואלי, המצוין בתיעוד ובציוד.

קו מס '19 מהמתג הזה מקבל את שם המשלוח התפעולי עבור היישוב העיקרי של ספק הכוח ואת ייעוד ההרכבה, למשל 19-SL, המודבק על כל הציוד, כולל רשתות כבלים משניות של קו תקורה זה בתחנה.

בנוסף לכבל השייך לקו, מגזין הכבלים והציוד מציינים את התכונה שלו ככוונה, למשל:

• מדידת מעגלי זרם או מתח;

• מעגל אוטומציה או בקרה;

• הגנות;

• איתות;

• חסימת;

• מכשירים משניים אחרים.

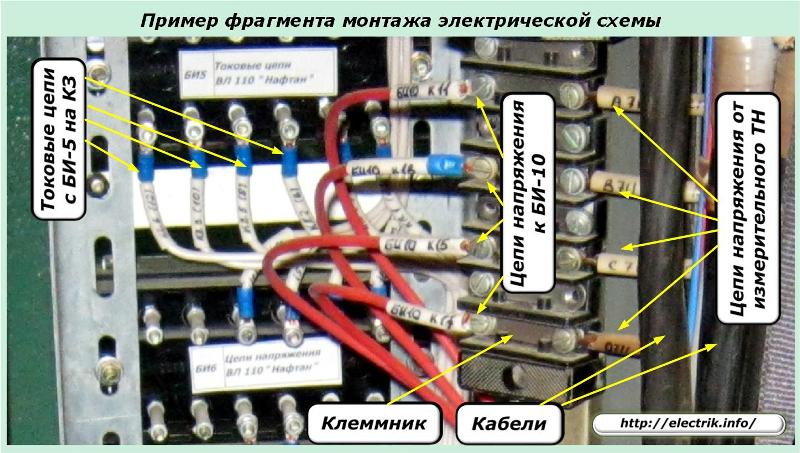

בעת התקנת מעגלים חשמליים ניתן להשתמש בקווי כבלים באורכים שונים. בכניסה לפאנל או לארון, המספר שלהם יכול להיות גדול למדי. כולם מסומנים בשני קצותיו, כמו גם בעת חציית קירות המבנה ומבני בניין אחרים.

על הכבל נתלה תג ובו מידע המציין את השתייכותו, מטרתו, מותגו, הרכב הליבות. כאשר חותכים אותו, כל חוט מסומן. הקצוות המחוברים למעגל החשמלי מסומנים במידע על אביזר הכבלים, מספר הטרמינל המותג בגוש המסוף וייעוד השרשרת.

יש להזמין ולסמן ליבות כבלים רופפות בשמורה, כמו גם עובדים. אך בפועל, לעתים נדירות מיושמת דרישה זו.

תכונות של ייעוד אלמנטים בודדים בתרשימי חיווט

על פי התנאים המקומיים, הם חרגים לעיתים מכללים מקובלים, מקלים על ציור מעגלים והתקנת מעגלים חשמליים מבלי לפגוע בקריאתם מהחיים.

לרוב זה מתרחש כאשר:

• התקנה צירים של חלקים ישירות למסופי המגע של ממסרים והתקנים;

• הגדרת מגשרים קצרים וברורים לעין.

הרכבה רכובה

דוגמה להתקנת דיודות VD4 ו- VD5 במקביל למסופי הכוויות AB בממסרים K3 ו- K4 מוצגת בשבר של תרשים החיווט.

במצב זה הם מורכבים ישירות, ללא סימון וחתימות.

מגשרים

אותו שבר מראה התקנת מגשר בין אותם מסופים A של הפיתולים של אותם ממסרים.

התקנת ציוד חשמלי מתבצעת על פי דיאגרמות בסיסיות וחיווט שנוצרו על פי כללים אחידים. עליו לעמוד בדרישות הראות, הנגישות, תכני המידע כך שעבודות תיקונים ותחזוקה יבוצעו במהירות וביעילות.
