כיצד לתקן נברשת סינית - סיפור תיקון אחד
במאמר "כיצד לשלוט על נברשת בשני חוטים" נשקלו תוכניות שונות המאפשרות להחליף מספר קבוצות של מנורות. אלגוריתם הפעולה של כל המעגלים זהה: בלחיצה קצרה על המתג הקבוצה הראשונה נדלקת, בשנייה השנייה, כאשר הלחיצה השלישית לוחצת על שתי הקבוצות בבת אחת. כדי לכבות את הנברשת, העבירו את המתג, כרגיל, למצב הפתוח.
כל המעגלים שנחשבו בזמנים שונים פותחו על ידי חובבי רדיו. בנברשות מתוצרת סין, מכשירים כאלה כבר מותקנים, ובנוסף להם יש כמה תאורות נוספות ואפילו לפעמים אפקטים של צליל. חברי לעבודה עסק בתיקון של אחד מהמכשירים האלה: עד שאתה עסוק בתיקון ציוד ייצור אתה יכול לעבוד קשה בעצמך. והליקוי של המכשיר שהוזכר היה כזה - לא משנה איך תלחצו על המתג, שום דבר לא נדלק. עדיין הצליח לתקן את המעגל, אך בצורה מעט יוצאת דופן. יתר על כן, הפגם עצמו לא הובן על ידינו. אבל קודם דברים ראשונים.
במראה המכשיר פשוט למדי. ישנם שני ממסרים, מיקרו מעגל, וכמה חלקים על הלוח שהם מעט גדולים יותר מתיבת הגפרורים. מראה הלוח מוצג באיור 1.
איור 1. מראה הלוח של הנברשת הסינית
DATASHEET סינית
טבעי היה להניח שכל היגיון העבודה מוסתר בשבב HL2609. חיפוש אתרים מוכרים עם גיליונות נתונים לא הניב דבר: לא מצאנו את השבב בשום מקום. אך כתוצאה מחיפושים בגוגל ו- Yandex, עדיין ניתן היה למצוא זר מסתורי. נכון, התיאור היה בסינית, מה שהיה צפוי.

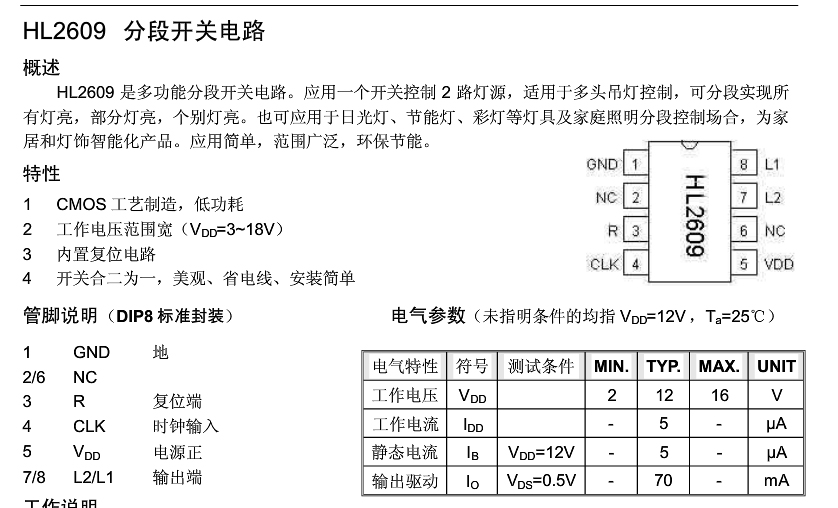

לא ניתן היה להוריד אותו, כרגיל, בפורמט * .pdf, ולכן הייתי צריך להסתפק בצילומי מסך - צילומי מסך. בסך הכל היו שלושה צילומי מסך כאלה, כאשר הראשון מהם מופיע באיור 2.
איור 2. איור 2. מצבי הפינה וההפעלה של שבב HL2609
אם אתה לא שם לב להירוגליפים, אז מהנתון הזה אתה יכול לצייר את המידע הבא.
ראשית, יש לנו שבב HL2609 בחבילת DIP-8. שנית, מדובר במיקרו-שבב של מבנה ה- CMOS (בגרסה הרוסית הוא גם CMOS), ניתן להפעלה בטווחי מתח אספקה 2 ... 16V, עם זרם יציאה מרבי של עד 70mA. זה גם מציג את ה- pinout (מונח מודרני יותר, סלנג משהו - pinout) של המיקרו מעגל.
הכוח מסופק בין 1 עד 5 סיכות, העומס (L1, L2) מחובר לפינים 7 ו 8, סיכות 2 ו 6, המיועדות כ- NC (No Connect) בתוך המעגל המיקרו אינם מחוברים לשום מקום.
פין 3, המצוין כ- R, הוא האיפוס של מעגל המיקרו למצבו ההתחלתי כאשר הוא מופעל לראשונה, ופין 4 של CLK הוא דופק שעון המשנה את מצבו של המיקרו-מעגל במהלך לחיצות קצרות טווח לאחר מכן על המתג.
איור 3 בטבלה התחתונה מציג את ההיגיון של מעגל המיקרו (טבלת האמת). היא לא זקוקה להסברים מפורטים.
איור 3. ההיגיון של שבב HL2609.
באותו עמוד בגליון הנתונים הסיני מופיעה תרשים של המכשיר כולו, ככל הנראה, כתכנית מיתוג אופיינית. זה מוצג באיור 4. למרבה הצער, המכשיר הפנימי של המיקרו-מעגל אינו מוצג, אך כיצד הוא יכול היה לעזור במהלך התיקון?
איור 4. מעגלים HL2609 אופייניים.
איך זה אמור לעבוד
לפרטים בתרשים, כמו גם על הלוח עצמו, אין יעודים סטנדרטיים, כמו R1, R2, C1 וכו '. לכן, כדי לפשט את התיאור, בתרשים היה צורך לבצע את המספור הזה בנוסף. מספרי החלקים מוצגים באיור 4.
המעגל כולו מופעל על ידי מיישר ללא שנאי VD1, שנעשה על פי מעגל גשר עם קבלים C1.כשאתה מפעיל את המכשיר בפעם הראשונה (עמודה 1 בטבלת האמת), עד שנטען קבלים C2, לקבל C3 מתח נמוך, שמאפס את מעגל המיקרו למצב ההתחלתי שלו, שני הממסרים כבויים, המנורות באופן טבעי לא נדלקות. יתר על כן, הקבל C3 נטען לרמה גבוהה ואינו מושפע מהפעולה נוספת של המעגל.
במקביל נטען הקבל C5 המספק כוח לשבב ללחיצה קצרה על המתג כדי לעבור בין קבוצות מנורות. עם כל לחיצה נוצר דופק שעון על הקבל C4, והממסר עובר בהתאם לטבלת האמת המוצגת באיור 3.
מכיוון שלקבל C2 אין זמן לפרוק לחלוטין במהלך לחיצה קצרה, דופק האיפוס על הקבל C3 לא נוצר והמכשיר לא חוזר למצב המקורי. הנברשת מכובה כרגיל, התואם את הטור האחרון בטבלת האמת.
הכל נראה פשוט, ברור ומובן, אבל כמו שקלאסי נהג לומר ...
"והפעל אותו - לא עובד!"
ערכת המכשיר וההיגיון של פעולתו פשוטים וברורים, נראה כי פשוט אין מה שלא יעבוד בו. ובכל זאת ...
ביטוי חיצוני של הפגם - אף קבוצת מנורות לא נדלקת. בודק חלקים, דיודות ונגדים, מולטימטר לא מצא חלקים לקויים. קבלים נבדקו פשוט בשיטת החלפה. מה הייתה המסקנה מכאן? אשמת השבב.
בבחינת המעגל התברר כי נראה שהממסרים מנסים להידלק, ורצף המיתוג התאים לחלוטין לטבלת האמת המוצגת באיור 3. אולם ההפעלה לא התרחשה לחלוטין: במסופים 7 ו 8 המתח צנח רק ל 5 וולט. אך עם טרנזיסטורי פלט פתוחים לחלוטין, המתח בטרמינלים הללו לא אמור להיות לא יותר מ 0.5 וולט.
אגב, המתח על פני הקבל C2 "גם נפל" ל -5 וולט. הגדלת קיבולת הקבל המרווה C1 גם לא הביאה לחיסול הפגם. כמו כן, גשר דיודה נבדק על ידי החלפה. לא הושגה השפעה חיובית.
המחקר נמשך. במקום ממסר, נוריות חיבור היו כמובן עם נגדים מגבילים. כאשר המתג לוחץ, נוריות הנורית נדלקות ויוצאות ברצף הנדרש המוצג בטבלת האמת. זו כנראה הדרך לפתור את הבעיה! יש צורך לשים מצמד אופטי עם טרנזיסטור, סוג כזה של מגבר, שישלט על פעולת הממסר. ניסויים אלה מוצגים באיור 5.
איור 5
הנימוק היה כדלקמן. מעגל מיקרו פגום אינו יכול להדליק את הממסר, ונורת ההצמדה האופטו אמורה להוריד את שלב הפלט של מעגל המיקרו. הטרנזיסטור בפלט של מצמד האופטו יפעיל בקלות ובלא תנאי את הממסר. אך הפתעתנו לא ידעה גבול כאשר עדכון זה עדיין לא הפעיל את הממסר. נראה כי הניסויים הגיעו למבוי סתום והמשך המשך אינו הגיוני.
הבעיה נפתרה בשיטה שונה לחלוטין. המעגל הוחזר למצבו המקורי, ומקור נוסף התחבר במקביל לקבל C2, רק שנאי 12 וולט מתאים עם גשר מיישר.
לאחר תוספת כזו המעגל עבד, כצפוי, אלגוריתם המיתוג כולו מיושם במלואו. עדיין, הבעיה נעוצה בתוך השבב, אך אין זה סביר לקנות אחד כזה. לפיכך, כאן תוכלו רק לחזור על הביטוי הפרוץ שכל האמצעים טובים להשגת התוצאה. החיבורים הנוספים שבוצעו מוצגים באיור 6.
איור 6
בוריס אלאדישקין
