דיאגרמות חיבור חיישן תנועה
חיישני תנועה הם מכשירים המגיבים לאובייקטים נעים ולא נייחים. זה מה שמבדיל אותם מחיישני נוכחות שהוגדרו לפעול עם היעלמותם או היעלמותם של עצמים נעים באזור מבוקר.
במילים אחרות, המכשיר ששולט בתנועה צריך לעבוד כאשר אדם נמצא בחלל הנצפה, כשהוא זז או קופא, אך לפחות רק מזיז את אצבעותיו. במקביל, מכשירי בקרת נוכחות מופעלים כאשר אנשים עזבו לחלוטין את החדר או נותר בו אדם קפוא לחלוטין שלא מבצע תנועות כלשהן.
שתי הקבוצות של חיישנים אלה יכולים לעבוד על בסיס:
-
לכידת תנודות קול על ידי מערכות אקוסטיות רגישות;
-
תפיסת קרינה תרמית הנגרמת על ידי גוף האדם על ידי מקלטים אינפרא אדוםפעולה פסיבית;
-
חופפים אינפרא אדום בלתי נראה לעין האנושית המופנה מהפולט למקלטשיטה פעילה.
ישנן עדיין דרכים אחרות לאתר אדם מרגש, אך לעתים רחוקות הן משמשות כמו השיטה האקוסטית. ובמכשירי חשמל לבית, לרוב משתמשים בחיישני תנועה העובדים עם גלים אלקטרומגנטיים שנמצאים בספקטרום האינפרא אדום. הם מתוארים ב מאמר זה.
למקלטי חיישן IR יש עיקרון הפעלה כללי.
חיישני תנועה וחיישני נוכחות מרימים קרינה אינפרא אדום המופץ לכל הכיוונים מכל אובייקטים שנמצאים בשדה הראייה. קרניים תרמיות, כמו במערכת אופטית קונבנציונאלית, למשל מצלמה, נופלות על עדשה מפולחת הפועלת על פי עקרון פרנל.
מבנה זכוכית או פלסטיק אופטי זה נוצר עם מספר גדול של מגזרים / קטעים קונצנטריים, אשר כל אחד מהם מהווה קרן צרה של קרני חום מקבילות לחיישן ה- IR.
זה נקרא גם המונח "חיישן PIR" מכיוון שיש לו אפקט פירואלקטרי - הוא יוצר שדה חשמלי פרופורציונלי לשטף החום שהתקבל. האות שמתקבל על ידיו מעובד על ידי מכשירים אלקטרוניים.
ברוב עיצובי החיישנים, pyrodetector עובד עם ערכים אנלוגיים. דוגמא לכך היא חיישן תנועה מסדרת HC-SR501.
יש לו מידות קטנות, עובד על בסיס מעגל מיקרו, יש לו שלושה מסופים לחיבור חוטי חשמל ועומס, שני פוטנציומטרים כיוונון. כאשר הוא מופעל, הוא מפיק אות חשמלי שליטה עם מתח של 3.3 וולט וזרם של כמה מילי-אמפר.
לאחרונה הוצגו בלוקים המיישמים המרה כפולה ועיבוד של פקודות על בסיס אותות דיגיטליים.
זה מאפשר שימוש במכשירי מעבד וטכנולוגיית מחשב להמשך שינוי אותות ויצירת אלגוריתמי בקרה שונים למכשירים אוטומטיים.
שני חיישנים אלקטרוניים ואנלוגיים אנלוגיים מחוברים לספקי כוח ויש להם התקני פלט המעבירים את העומס ברשת הראשית.
אחד העקרונות מונח באלגוריתם פעולת האלקטרוניקה:
-
זיהוי תנועה;
-
תגובה על ידי שהייה.
כאשר אדם מופיע בשדה הפעולה של החיישן, על ידי נוכחותו הוא מבצע שינויים במאזן החום של הסביבה, וכל תנועותיו נרשמות דרך עדשת פרנל כעדשת מצלמה. היחידות האלקטרוניות פועלות ומנפיקות אות חשמלי למגע הבקרה.
זה מסיים את הפונקציות של החיישן עצמו, למרות שתהליך המיתוג של המפעילים טרם הושלם, והספק של אות הבקרה של חיישן התנועה למיתוג גופי תאורה, הפעלת צפירת הקול, שליחת SMS לטלפון נייד או ביצוע משימות אחרות אינו מספיק.
יש להגביר את האות הזה ולהעביר לאיש קשר חזק כדי לעבור את העומס.

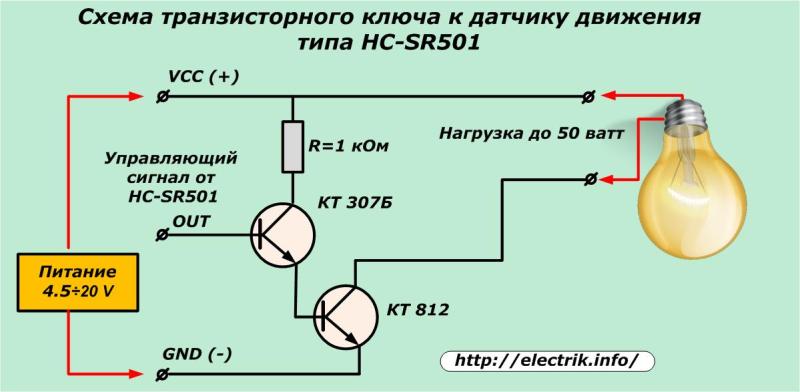

חיישן התנועה HC-SR501 שנדון לעיל אינו יכול לבצע פונקציות אלה בכוחות עצמו. כדי ליישם אותם אתה יכול להרכיב מתג טרנזיסטור פשוט טרנזיסטורים דו קוטביים.
הספק = 4.5 ÷ 20 וולט ממקור נוסף מסופק למסופי VCC ו- GND של חיישן התנועה והמפתח, ואות הבקרה ממסוף OUT של החיישן מועבר למסוף המגבר בעל אותו שם. עומס של המתח המתאים מחובר למעגל הפלט.
אם אתה משתמש בתכנית זו כדי להפעיל את הטלפון הנייד, אתה יכול לקבל SMS בטלפון הנייד שלך, שיהווה אות על הופעתם של אורחים בלתי צפויים באזור האבטחה.
לרוב המודולים המוכנים למעגלי תאורה עם חיישני תנועה יש מגבר מובנה ואיש קשר המעביר את מעגל העומס. שלושה בלוקים לחיבור חוטים ממוקמים ישירות על המארז בעיצובים של יחידות כאלה, המופעלות באמצעות רשת ≈220 וולט, שניים מהם אספקת חשמל (שלב L ואפס N) וה- L 'השלישי, יחד עם אפס N, משמשים להחלפת תאורה.
חיישני תנועה פעילים
התקנים העובדים על עיקרון ניטור הערוץ בין פולט ה- IR למקלט הם בעלי אותו אלגוריתם בערך, מכוונים לתדר נפוץ, כמו שלט רחוק של טלוויזיה או עכבר מחשב אלחוטי עם מקלטיהם. הם יכולים להיות בעלי כוח אוטונומי ללא תלות ברשת חשמל נייחת.
במקרה זה מבוצעת אחת מתכניות הפריסה של המודולים בשיטה הישירה או הסיבובית של יצירת הנתיב באמצעות מראות.
דיאגרמות חיבור חיישן
תרשים חיווט פשוט מוצג בתמונה.
בחיבור זה, מצב פעולת המנורה עולה בקנה אחד עם האלגוריתם שהונח על ידי המעגל האלקטרוני ומותאם על ידי פוטנציומטרי כוונון.
בעיצובים פשוטים של חיישנים מותקנים שני בקרים:
1. LUX - רמת התאורה, בהגיע החיישן מופעל (לדוגמה, אין צורך להשתמש באור חשמלי במזג אוויר שטוף שמש). להסדרה, הערך הגבוה ביותר נקבע בתחילה;
2. TIME - משך הטיימר או במילים אחרות, משך הזמן בו הדלקת המנורה לאחר גילוי תנועה. קבע בדרך כלל את הערך המינימלי, מכיוון שעם כל תנועה חדשה, החיישן יופעל מחדש כל הזמן.
בדרך כלל מספיקים שני פרמטרי ההתאמה הללו כדי לקבוע את תצורת השליטה בגופי בית. בשעה חיישני תנועה ביטחוניים מתוחכמים ישנם שני פוטנציומטרים נוספים:
1. SENS - רגישות או טווח. הוא משמש להפחתת אזור הבקרה במקרים בהם אין אפשרות להגביל אותו לשינוי כיוון חיישן התנועה;
2. MIC - רמת רעש אקוסטית של המיקרופון המובנה בו מופעל החיישן. אך בתנאים ביתיים אין צורך בפונקציה זו - החיישן יופעל על ידי צלילים זרים של מכוניות חולפות, קריאות ילדים ...
מערך חיבור של המנורה לשני חיישנים
שיטה זו משמשת במקומות בהם נעשה צורך לשלוט בתאורה משתי נקודות מרוחקות עם נוף מוגבל לחיישן אחד.
מסופי המכשירים בעלי אותו שם מחוברים זה לזה במקביל ויוצאים לרשת אספקת החשמל ולמכשיר התאורה. כאשר מגע המוצא של חיישן כלשהו מופעל, המנורה נדלקת.
תרשים חיבור באמצעות מתג
שיטה זו משמשת כאשר מתווסף חסימת חיישן תנועה למנורה קיימת עם מתג. כאשר המתג מופעל, המעגל פועל באופן מלא כפי שהוא מוגדר על ידי האלקטרוניקה. וכאשר המגע פתוח, השלב מוסר מאספקת החשמל וחיישן התנועה יוצא מהפעולה.
המומחים הראו שבקרב בעלי דירות, בעת היציאה מהשטח, נותר הרגל לכבות את האור אוטומטית באמצעות מתג. לאחר מכן, כשנכנסים לחדר של אדם, חיישן התנועה יוצא מכלל פעולה. כדי לא לכלול מצבים כאלה, אנשי הקשר של מפסק ההפעלה מועברים ובכך עוברים למעגל הקודם.
במעגל זה מתג ההפעלה עוקף לחלוטין את מגע היציאה של חיישן התנועה. הוא משמש כשאדם נמצא במצב נייח במשך זמן רב, ומהירות התריס קטנה וצריך לבצע תנועות מסיחות דעת נוספות כדי להדליק את המנורה.
תרשים חיווט לעומסים חזקים עם מכשירים אלקטרומגנטיים
ניתן להשתמש ביחידת חיישן תנועה עם אנשי קשר בעלי עוצמה נמוכה בקרת אור גופי תאורה חזקים מאוד. לשם כך משתמשים במכשיר ביניים - מתנע מגנטי, ממסר או איש קשר של הדירוג המקביל. סלילתו מחוברת למגע חיישני בעל עוצמה נמוכה, ומגע הכוח מפעיל את העומס של מערכת התאורה.
בסכמה זו, כמו בכל האחרים, יש צורך לחשב במדויק את יכולות המיתוג ולבחור עבורם אנשי קשר. לאחר ההכללה בעבודה נמדדים בהכרח זרמי העומסים ומשווים אותם שוב לעוצמת המגעים. להפעלה אמינה ארוכת טווח של המערכת, יש צורך ליצור עתודת חשמל.
מעגל דומה עם מכשירים אלקטרומגנטיים מסוגל להפעלה ארוכה ואמינה. אבל, יש לה שני חסרונות משמעותיים:
1. רעש מוגבר והפרעה אלקטרומגנטית המלווה את תהליך הנחת הדורות במהלך המיתוג;
2. הבלאי המתמיד של מערכת המגע עקב פריקות הנובעות ממעגל פתוח הדורש תחזוקה מונעת תקופתית.
טריאקים וטריאקים נשללים מחסרונות אלה.
תרשים חיבור לעומסים חזקים עם התקני מוליכים למחצה
במקרה זה, אין כל מיני רעש והפרעות. אך כדי שמכשיר המוליכים למחצה יעבוד, יש צורך להמיר את אות השליטה של חיישן התנועה להרמוניה שתואמת בתדר עם מתח החשמל. לשם כך נוצר מעגל התאמה מיוחד המספק זרם חילופין אלקטרודה לבקרת טריאק.
כאשר מעגל ההתאמה פועל, הטריאק פתוח. והאורות דולקים. כשאין אות בקרה, הטריאק סגור, והתאורה שהוא שולט בו מכובה.
החיסרון של מעגל זה הוא המורכבות העיצובית של האות התואם של המכשיר האלקטרוני.
הבחירה במיקום ההתקנה ושיטת ההתמצאות של חיישנים
בהתאם לעיצובו, חיישן התנועה עשוי להיות בעל זווית צפייה שונה לניטור החלל מכמה מעלות לתצוגה מעגלית, המשמשת בדרך כלל עם תקעים לתקרה.
זוויות אלה מופצות במישורים אופקיים ואנכיים, מגדירים את אזור התצפית, מצוינים בתיעוד.
לחיישנים המיועדים להתקנת קיר יש בדרך כלל סקירה כללית של 110 ÷ 120 או 180 מעלות אופקית ו 15 ÷ 20 - אנכית.
מחוץ לחלל זה, לא מזהים תנועות על ידי החיישנים. לכן, בעת התקנת חיישן תנועה, חשוב לא רק לבחור אותם בהתאם למאפייני הסקירה, אלא גם להתאים לאחר ההתקנה כדי להתאים את הכיוון. עיצובים עם גוף צפייה מטלטלין מקלים על ההתקנה, ולמכשירים אחרים יש צורך לחשוב היטב ולבצע את ההתקנה הראשונית.
חיישני תקרה בדרך כלל בעלי חזון 360בערך אופקית, המופצת חרוט מלמעלה למטה.אזור הבקרה שלו גדול בהרבה, אך יכול להיות לו גם שטח לא בולט בפינות המקום.
השפעת חפצים זרים על פעולת חיישנים
בעת התקנת וקביעת התצורה של חיישן התנועה, חשוב לקחת בחשבון את תנאי המיקום שלהם, כדי להעריך את ההשפעה על אמינותם של חפצים סמוכים ומקורות אנרגיה שונים. תנורי חימום תרמיים, ענפי עצים מתנדנדים, מכוניות העוברות במקום, בקתות מעליות וחפצים אחרים יכולים לגרום לתוצאות חיוביות שגויות.
כשאין דרך להיפטר מהם, אז הרגישות של המכשיר מחוסמת בעזרת פוטנציומטר או שאזור ההפרעות מוגן.
