כיצד ללמוד לקרוא מעגלים אלקטרוניים



למתחילים, מהנדסי אלקטרוניקה, חשוב להבין כיצד החלקים עובדים, כיצד הם נמשכים על המעגל וכיצד להבין את דיאגרמת המעגלים החשמליים. לשם כך עליכם להכיר תחילה את עקרון פעולת האלמנטים, וכיצד לקרוא מעגלי אלקטרוניקה אשר אתאר במאמר זה על דוגמאות למכשירים פופולריים למתחילים.

כיצד ללמוד לקרוא מעגלים אלקטרוניים

מנורת שולחן LED ומעגל פנס

תרשים הוא תרשים בו בעזרת סמלים מסוימים מתוארים פרטי התרשים, קווים הם קשריהם. יתר על כן, אם הקווים מצטלבים, אז אין קשר בין מוליכים אלה, ואם יש נקודה בצומת, זהו צומתם של מספר מוליכים.

בנוסף לסמלים וקווים, התרשים מציג סמלי אותיות. כל הייעודים הם סטנדרטיים, לכל מדינה סטנדרטים משלה, למשל, ברוסיה הם עומדים בתקן GOST 2.710-81.

איש קשר במעגל

בואו נתחיל את המחקר בפשוט ביותר - ערכת מנורת שולחן.

פריסת מנורת שולחן

תוכניות לא תמיד קוראות משמאל לימין ומלמעלה למטה, עדיף לעבור ממקור הכוח. מה שאנו יכולים ללמוד מהמעגל, התבוננו בצד הימני שלו. ~ - פירושו מתח AC.

כתוב "220" לצידו - עם מתח של 220 V. X1 ו- X2 - הוא אמור להיות מחובר לשקע באמצעות תקע. SW1 - כך מתואר המפתח, מתג ההחלפה או הכפתור במצב הפתוח. L היא תמונה מותנית של נורת ליבון.


מסקנות קצרות:

התרשים מציג התקן המתחבר לרשת 220 V AC באמצעות תקע בשקע או חיבורי תקע אחרים. אפשר לכבות באמצעות מתג או כפתור. נדרש להדלקת מנורת ליבון.

במבט ראשון זה נראה מובן מאליו, אך מומחה צריך להיות מסוגל להסיק מסקנות כאלה על ידי התבוננות בתרשים ללא הסבר, יכולת זו תאפשר לאבחן תקלה ולתקן אותה או להרכיב התקנים מאפס.

נעבור לתכנית הבאה. זהו פנס עם כוח סוללה, המותקן כרדיאטור בתוכו לד.

מעגל פנס LED

התבונן בתרשים, אולי תראה לעצמך תמונות חדשות. מקור הכוח מוצג בצד ימין, כך נראית הסוללה או הסוללה, הפלט הארוך הוא בתוספת שם אחר - קתודה, קצר - מינוס או אנודה. בתאורת ה- LED, פלוס מחובר לאנודה (החלק המשולש של הייעוד), ומינוס לקתודה (ב- UGO נראה כמו רצועה).

יש לזכור כי עבור ספקי כוח וצרכנים, שמות האלקטרודות הן להפך. שני חצים הנובעים מהנורית מאפשרים לך לדעת כי מכשיר זה פולט אור, אם החצים הצביעו עליו להפך, זה יהיה גלאי פוטו. לדיודות הכינוי VDx, כאשר x הוא המספר הסידורי.



חשוב:

מספור החלקים בתרשימים עובר בעמודות מלמעלה למטה, משמאל לימין.

נגד הוא התנגדות. ממיר זרם חשמלי לחום, ומונע את תנועתו, נראה כמו מלבן, בדרך כלל בתרשימים יש לו את הכיתוב "R".

ייעוד על דיאגרמות של נוריות LED ונגדים
ייעוד על דיאגרמות מקשים וסוללות

כיצד לקרוא מעגלים אלקטרוניים: הגדלת רמת המורכבות

כאשר כבר הבנתם את מערך האלמנטים הבסיסי, הגיע הזמן להכיר מעגלים מורכבים יותר, בואו נסתכל על מעגל אספקת החשמל של השנאי.

מעגל אספקת חשמל שנאי

הכלי העיקרי של הממיר במעגל הוא שנאי TV1, זהו אלמנט חדש עבורך. אני מציע לשקול מספר מוצרים כאלה.

ייעוד שנאי

רובוטריקים משמשים בכל מקום, בין אם ברשת (50 הרץ) או בביצועי הדופק (עשרות kHz). משרנים משמשים בגנרטורים, מכשירי שידור רדיו, מסנני תדרים, התקני החלקה ויציבה. היא נראית כך.

רובוטריקים ומשרנים

האלמנט הלא מוכר השני במעגל הוא קבל, כאן הוא משמש להחלקת אדוות המתח המתוקן.באופן כללי, תפקידו העיקרי הוא לצבור אנרגיה כמטען על צלחותיו. מתואר כדלקמן.

ייעוד על מעגלי קבלים

במרכז התרשים מתואר מיישר דיודה גשר.

אם נוסיף יחידת ייצוב הבנויה למעגל על פי מעגל המייצב הפרמטרי, המתח של ספק הכוח יתייצב. יתר על כן, רק מגידול במתח האספקה, עם שקיעה נמוכה יותר מייצוב ה- U, המתח יפעל לפעימות עם שקיעה. VD1 הוא דיודה זנר, הם מופעלים בהטיה הפוכה (על ידי הקתודה לנקודה עם פוטנציאל חיובי). הם נבדלים זה מזה בערך זרם הייצוב (Istab) ומתח הייצוב (Ustab).

ייצוב מתח

סיכום קצר:

מה אנו יכולים להבין מתרשים זה? זה ספק הכוח מורכב משנאי, מיישר ומסנן החלקה על הקבל. הוא מחובר בצד הראשוני (קלט) לרשת זרם חילופין עם מתח של 220 וולט. ביציאה יש לו שני חיבורים ניתנים לניתוק - "+" ו- "-" ומתח של 12 וולט, לא יציב.

קבלים

נעבור למעגלים מורכבים עוד יותר ונתוודע אלמנטים אחרים במעגלים חשמליים.


כיצד לקרוא מעגלים עם טרנזיסטורים?

טרנזיסטורים - אלה מפתחות מנוהלים, אתה יכול לסגור אותם ולפתוח, ואם אתה צריך לפתוח אותם, לא לגמרי. מאפיינים אלה מאפשרים להשתמש בהם גם במצבי מפתח וגם לינאריים, המאפשרים להשתמש בהם במגוון עצום של פתרונות מעגלים.

בואו נסתכל על תכנית פופולרית בקרב מתחילים - multivibrator סימטרי. זהו למעשה גנרטור המייצר פולסים סימטריים ביציאותיו. זה יכול לשמש כבסיס לאורות מהבהבים פשוטים, כמקור תדר לטוויטר, כמחולל לממיר דופק ובמעגלים רבים אחרים.

מעגל טרנזיסטור

בואו לעבור על הפרטים המוכרים מלמעלה למטה. בחלקו העליון אנו רואים 4 נגדים, השניים האמצעיים הם קביעת זמן, והקיצוניים שקובעים את זרם הנגד משפיעים גם על אופי פעימות הפלט.

יתר על כן, HL הם נוריות LED, ומתחת לשני אלקטרוליטים ישנם קבלים קוטביים, כשאתה מורכב עליהם, הישאר בזהירות - חיבור לא תקין של הקבל האלקטרוליטי טעון כישלון בו עד לפיצוץ עם שחרור החום.


מעניין:

על הייעוד הגרפי קבלים אלקטרוליטיים בטנה הקבל "החיובית" מסומנת תמיד, ועל אלמנטים אמיתיים - לרוב יש סימון של הרגל השלילית, אל תערבבו את זה!

קבלים אלקטרוליטיים

VT1-VT2 - אלה אלמנטים חדשים עבורך, המשמעות היא טרנזיסטורים דו-קוטביים מוליכות הפוכה (NPN), דגם הטרנזיסטור - "КТ315" מצוין להלן. בדרך כלל יש להם 3 רגליים:

1. בסיס.

2. הפולט.

3. האספן.

יחד עם זאת, מטרתם אינה מצוינת בתיק. כדי לקבוע את מטרת המסקנות, עליך להשתמש באחת משאלות החיפוש:

1. "שם האלמנט" - pinout.

2. "שם האלמנט" - pinout.

3. גליון הנתונים "שם הפריט".

זה נכון הן לצינורות הרדיו והן למעגלי מיקרו מודרניים. לשאילתות יש כמעט אותה משמעות. ככה מצאתי את החיווט של הטרנזיסטור KT315.

טרנזיסטור KT315

בתמונת ההנעה, זה צריך להיות גלוי בבירור: מאיזה צד לספור את הרגליים, היכן נמצא המפתח, לחתוך או לסמן כך שתוכלו לקבוע נכון את הפלט הרצוי.


מעניין:

עבור טרנזיסטורים דו קוטביים, החץ בפולט מציין את כיוון זרימת הזרם (מתוספת למינוס), אם החץ מהבסיס הוא טרנזיסטור מוליכות הפוכה (NPN), ואם לבסיס, אז מוליכות ישירה (PNP), לעתים קרובות אתה יכול להחליף את כל טרנזיסטורי ה- NPN ב- PNP כמו במעגל המולטיברטור, יהיה צורך לשנות את הקוטביות של ספק הכוח (פלוס מינוס במקומות) מכיוון ששוב, החץ בפולט מציין את כיוון הזרימה הנוכחית.

בתרשים לעיל, הקשר החיובי של מקור הכוח מחובר לראש המעגל, ושלילי לתחתית. אז בטרנזיסטור החץ מצביע על סופר למטה - לכיוון הזרימה הנוכחית!

באלמנטים עם מספר רב של רגליים חשוב לאן להתחבר, כמו גם בדיודות ובנורות לד, אם אתה מערבב את הרגליים - במקרה הטוב המעגל לא יעבוד, ובמקרה הרע - יהרוג את הפרטים.

מה יכולנו לגלות על ידי קריאת מעגל המולטיברטור:

במעגל זה משתמשים בטרנזיסטורים וקבלים אלקטרוליטיים, הוא מופעל על ידי מתח של 9 וולט (אם כי הוא יכול להיות פחות ופחות, למשל 12 וולט לא יפגעו במעגל, כמו 5 וולט).

התברר בשיטת חיבור חלקים והפעלת טרנזיסטורים. וגם שהמעגל הוא מכשיר שעובד על העיקרון של מתנד המבוסס על תהליך טעינת טרנזיסטורים, שנגרם כתוצאה מפתיחה וסגירה חלופית של כל טרנזיסטור בתורו, כאשר הראשון פתוח, השני סגור.

על ידי מעקב אחר הנתיב הנוכחי (פלוס למינוס) ושימוש בידע של איך עובד טרנזיסטור דו קוטבי אנו מסיקים מסקנות לגבי אופי העבודה.


תיריסטורים - מקשים מבוקרים למחצה, למידה לקרוא מעגלים

בואו נסתכל על מעגל עם אלמנט חשוב ומשותף לא פחות - תיריסטור. בחרתי במילה "פיקוח למחצה" מכיוון שבניגוד לטרנזיסטור, אתה יכול רק לפתוח אותה, הזרם בו יופרע גם כאשר יופסק הכוח או כאשר ישתנה הקוטביות של המתח המופעל עליו. נפתח על ידי הפעלת מתח על אלקטרודת הבקרה.

טריאקים - מכילים שני טיריסטורים המחוברים זה לזה במקביל. כך, ניתן לעבור זרם חילופי על ידי רכיב אחד, כאשר החלק העליון של חצי הגל (החיובי) של גל הסינוס עובר, בתנאי שיהיה איתות באלקטרודת הבקרה, ייפתח אחד התיריסטורים הפנימיים. כאשר חצי הגל משנה את הסימן שלו לשלילי, הוא ייסגר והתיריסטור השני ייכנס לפעולה.

דיניסטורים הם סוג של טיריסטור, ללא אלקטרודת בקרה, והם נפתחים, כמו דיודות זנר, כדי להתגבר על רמת מתח מסוימת. משמש לעתים קרובות בהחלפת ספקי כוח, כאלמנט סף להפעלת מתנדים עצמיים ובמכשירים לוויסות מתח.

תיריסטורים

אז בעצם זה נראה בתרשים.

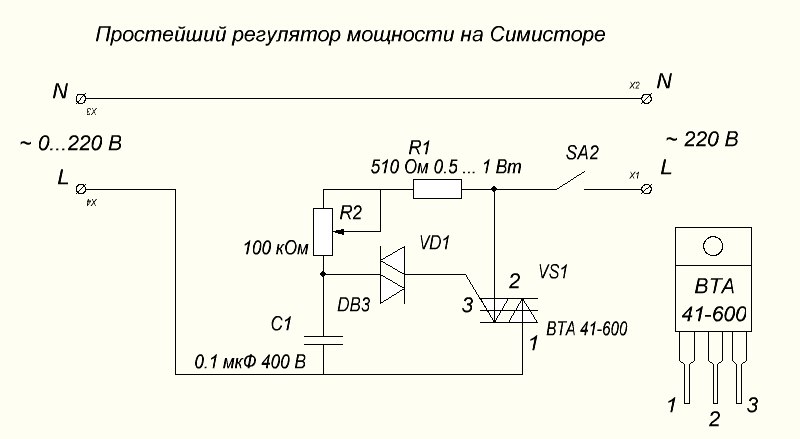

ערכת רגולטור הכוח הפשוט ביותר בטריאק

אנו בוחנים היטב את הקשר. המעגל נועד להתחבר לרשת זרם חילופין, למשל 220 וולט, לפער של אחד מחוטי האספקה, למשל שלב (L). ה- Triac VS1 הוא אלמנט הכוח העיקרי של המעגל, האיתור שלו מגליון הנתונים ניתן בפינה הימנית התחתונה, הפלט השלישי הוא השליטה. אות בקרה מופעל עליו באמצעות דינסטור דו-כיווני VD1 של דגם ה- DB3 המיועד למתח מתח של כ -30 וולט.

מכיוון שכל התקני המוליכים למחצה במעגל מסוים זה דו כיווניים, ההתאמה נעשית על שני גלים של חצי גל גל סינוס. הדיניסטור נפתח כאשר הפוטנציאל (מתח) מופיע על הקבל C1, וקצב הטעינה שלו, לפיכך, רגע פתיחת המפתחות נקבע על ידי מעגל ה- RC, המורכב מ- R1, נגדי משתנה (פוטנציומטר) R2 ו- C1.

יש חשיבות ויישום למעגל פשוט זה.

כיצד ללמוד לקרוא את דיאגרמות המעגלים של מכשירים אלקטרוניים

מסקנות

בזכות היכולת לקרוא דיאגרמות של מעגלי חשמל, אתה יכול לקבוע:

1. מה עושה המכשיר הזה, בשביל מה הוא נועד.

2. במהלך התיקון - הדירוג של החלק שנכשל.

3. כיצד להפעיל מכשיר זה, איזה מתח וסוג זרם.

4. ההספק המשוער של המכשיר האלקטרוני, מבוסס על הדירוג של רכיבי מעגלי הכוח.

חשוב לא רק להכיר את הסמלים הגרפיים של האלמנטים, אלא גם את עקרון עבודתם. העובדה היא שייתכן שלא תמיד משתמשים בפרטים אלה או אחרים בתפקידם הרגיל. אך במסגרת המאמר של ימינו, קשה למדי לקחת בחשבון את כל האלמנטים הנפוצים, מכיוון שהוא ייקח כמות גדולה מאוד.
