מה שלום אורות חג המולד
חגי ראש השנה מגיעים כמו תמיד במפתיע ומביאים עימם הרבה צרות נעימות. הגיע הזמן לחשוב על מתנות, קודם כל לילדים, למבוגרים להניח את השולחן, להרים מוזיקה טובה ולהקפיד לשים עץ חג המולד, שתתלבש בו, כדי שהאורחים יהנו ונעימים. והדבר הראשון שתלוי על העץ הוא כמובן זרי עץ חג המולד. כל הצעצועים האחרים, ככלל, תלויים אחר זר. בשלב הבא נדבר על המכשיר של מגוון זרי חג המולד השונים - ישנים ומודרניים.
בימי קדם, כשלא היה חשמל, ושנה החדשה כבר חגגה, הדליקו נרות השנה החדשה המיוחדת על עץ חג המולד. עיטור זה היווה סכנת אש רבה. אבל הזמנים האלה כבר חלפו, כולם התחילו להשתמש בפלגים חשמליים.
אלה היו נורות קטנות רגילות מפנס או מתאורה אחורית בקנה מידה במקלט רדיו, המחוברים בסדרה. מבין נורות אלה נוצרו זר על ידי חובבים בעיקר במו ידיהם. הם פשוט הרימו ברזל הלחמה, שכמובן שידע להשתמש בו, לקחו חוט ונורות, ואחרי זמן מה זרל חג המולד כבר היה תלוי על העץ.
מעט אחר כך החלו לייצר זר של השנה החדשה בתעשייה. נעשה שימוש במנורות מנורות בגודל קטן למנורות וגוונים צבעוניים בצורות שונות. לפעמים גוונים היו שקופים, והמנורות עצמן נצבעו.
אורות מהבהבים וממצמצים
אבל התבוננות בשקט על זר חג המולד הזוהר היא איכשהו אומללה, אני רוצה שהנשמה שלי תסתובב. ככל הנראה, הדבר מקלים על ידי מצמוץ של זר. באופן כללי, זר מהבהב מושך ביופיו, ואפילו את הציפייה למעין נס או הפתעה. אם יש כמה זרים, אפשר להשיג אפקטים של תאורה שונים, למשל, ירי רץ, צל ריצה, הפעלת זוגות ושולשים, כמו גם אפקטים מעניינים רבים אחרים.
לאחר שפיתחו עיצובים כאלה על ידי חובבי הרדיו, מעגלים אלה פורסמו במגזיני רדיו חובבים, ככלל, בגיליונות נובמבר. אבל המגזינים האלה, בתנאים של ניהול כושל סוציאליסטי, הגיעו מאוחר כמעט במשך חודש שלם, כך שעד השנה החדשה ניתן היה לעשות רק את הבהוב של השנה שעברה.
כבסיס אלמנטים, נעשה שימוש במעגלי מיקרו בדרגת אינטגרציה קטנה, בעיקר K155 ו- K561 והזנים שלהם. כדוגמאות, אנו יכולים לצטט את התוכנית מתוך כתב העת "רדיו" מס '11 משנת 2002.
במגזין זה פרסם הסופר I. פוטאצ'ין מספר סכימות לניהול זר בבת אחת. התוכנית המעניינת ביותר נקראת "זר מוזיקליים".
בסיס המעגל הוא מונה DD2 מסוג K561IE16, שדרך המפתחות בשבב DD3 והטרנזיסטורים VT4 ... VT7 שולט על ארבע זרנות LED. הדבר המעניין ביותר הוא ששבב הסינתיסייזר המוזיקלי UMS8-01 משמש כמתנד הראשי. מעגלי מיקרו כאלה שימשו פעם אחת להשמעת צעצועי ילדים וקריאות מוזיקליות: הם פשוט ניגנו את הלחנים שהוקלטו בהם.
אז במעגל זה, משמש גם אות הצליל ליציאה לשעון הדלפק. אפשר רק לנחש איך התמונות שנוצרו על ידי נוריות הלד על רקע הצליל הזה ייראו. באופן טבעי, מוזיקה נשמעת גם דרך הרמקול.
בהמשך באותו מגזין, באותה מאמר, פורסמו עוד כמה מעגלים של אותו סופר, אך כבר השתמשו בנורות LED מהבהבות. להלן החישובים של זר LED.
בכתב העת "רדיו" מס '11 משנת 1995 פורסמה תוכנית תחת השם "יחידת בקרה אוטומטית לזרלנד" מאת א' חומקוב. המעגל מספק הצתה חלקה ודיבוי חלק לסירוגין במהירות שנקבעה על ידי יחידת הבקרה. תרשים המכשירים מוצג באיור 1.
איור 1. תרשים 1. יחידת הבקרה האוטומטית של זר
אם אתה מסתכל מקרוב, המעגל מייצג רגולטור כוח טריאק המיוצר בטרנזיסטור בסיס כפול KT117A. רק קצב הטעינה של הקבל אינו משתנה ידנית באמצעות נגן משתנה, אלא על ידי מעבר נגדים בודדים באמצעות מונה - מפענח K561IE8. לשם השוואה, איור 2 מציג תרשים של ווסת כוח פאזי באמצעות טרנזיסטור דו בסיסי KT117.
איור 2תרשים מעגל שלבי כוח
ניהול מיקרו-בקרת זר ראש השנה
ככל שהמבנים במיקרו-בקרים הופיעו ביצירתיות ברדיו חובבני, החלו לפתח גם הבזקי חג המולד, או כפי שהם מכונים "מכונות אפקט תאורה". על בקרי מיקרו. העיצוב האקזוטי ביותר פורסם בכתב העת רדיו, מס '11, 2012, עמ' 37, תחת הכותרת "טלפון סלולרי מניע גרלנד חג מולד", מאת א 'פקהומוב.
את הבסיס של העיצוב נלקח על ידי לוח מגרלנד סיני לקוי. הכותב כותב שהוא נמשך למקוריות של שלב הפלט, שנשלט ישירות מחבר הכנסת. הוא נזכר באורות המהבהבים שנבנו על מעגלי מיקרו מסדרת K155, תיריסטורים עוצמתיים של KU202 (פשוט לא היו אחרים), ובכלל אפשר היה להניח עץ חג המולד על סומק כזה.
וכאן הספיק להחליף את הבקר בלוח הלקוי, לכתוב תוכנית עם אפקטים של תאורה ולהוסיף אותה עם לוח בקרה כלשהו. השלט הרחוק הזה היה הטלפון הישן של סימנס C60 ששכב סביב סרק. המיקרו-בקר AT89C51 שימש כמנהל. מה שיצא מזה מוצג באיור 3.
איור 3. תרשים שליטת בקרת מיקרו לזר השנה החדשה (לחץ על התמונה להגדלה)
למרות שבקר זה כבר מיושן ומופסק, הוא אחד הפיתוחים הטובים ביותר של אינטל, שפורסמה מאוחר יותר על ידי אטמל. עיצובים לחבר הכנסת הזה אף פעם לא תלויים, הם לא צריכים כלב שמירה. מערכת הפיקוד כל כך טובה עד שהיא נותרה ללא שינוי, למרות הופעתם של דגמים חדשים ממשפחת MSC-51.
פלאש LED פשוט
מעט גבוה יותר מהמאמר של א 'פקהומוב באותו כתב העת "רדיו" מס' 11, 2012, מאמר מאת I. Nechaev "מפרטי CFL. פלאש לד לצעצוע חג המולד. " המעגל מיוצר על לד בצבע LED ושלושה דיננורים DB-3 סימטריים "שחולצו" מלוחות האם מליקויים לקויים מנורות חיסכון באנרגיה.
איור 4. תרשים של זר LED חג המולד פשוט
כל ערוץ של LED בעל שלושה צבעים נשלט על ידי מחולל הרפיה שלו, המורכב ב- DB-3. ראו את פעולת המעגל כדוגמה לערוץ אחד, למשל אדום.
הקבל C1 נטען דרך הנגד R3 מהמיישר R1, VD1 למתח הפירוק של הדיניסטור VS1 (32V). ברגע שהדיניסטור נפתח, הקבל C1 מופרר דרך האלמנט האדום של הלד הצבעוני, הנגד R4, והדיניסטור VS1. בשלב הבא המחזור חוזר.
האלמנטים האדומים, הירוקים והכחולים של הלד הצבעוני הם בעלי גנרטורים משלהם ופועלים ללא תלות זה בזה. במקביל, התדירות של כל גנרטור שונה מהאחרת, ולכן הבזקים מתרחשים עם תקופה שונה. העיצוב מונח בתיק שקוף וניתן להשתמש בו, למשל, כגג עץ חג המולד. אם אתה מוסיף נורית HL2 לבנה למעגל, אז הבזקי צבע יתרחשו על רקע לבן.
ניתן היה לספק תיאורים רבים נוספים של העיצובים של חובבי הרדיו החובבים המקומיים, ישנים או חדשים, טובים או רעים, אך כולם נוצרו בעותקים כמעט בודדים. חנויות מודרניות מוצפות לחלוטין באלקטרוניקה המיוצרת בסין. אפילו זר ראש השנה וזה סיני, חוץ מזה הם חסרי ערך עכשיו. בואו נראה מה מסתתר בפנים.
בקר זר השנה החדשה הסינית
כלפי חוץ הכל נראה פשוט מאוד. קופסת פלסטיק קטנה עם כפתור אחד, הכוללת כבל חשמל עם פקק, וארבעה זרים יוצאים.כשאתה מדליק את הגרלנד, הם מייד מתחילים להראות את כל אפקטים של תאורה בתורם. ישנם 8 מהאפקטים הללו, כפי שמצוין בכתובות מתחת לכפתור. בלחיצת כפתור תוכלו פשוט לעבור ישירות לתמונת האור הרצויה.
אם אתה פותח את התיבה, הכל בפנים הוא גם די פשוט, כפי שמוצג באיור 5.
איור 5
כאן תוכלו לקחת בחשבון את כל הפרטים. בקר המיקרו, כמו תמיד, עשוי בצורת טיפה של תרכובת שחורה, בקרבתו כפתור שליטה, קבלים אלקטרוליטיים, דיודה יחידה ושלושה טיריסטורים פלטים.
יש מקום בלוח עבור התיריסטור הרביעי, ואם אתה מלחם אותו אתה מקבל עוד ערוץ נוסף. בבקר גם ערוץ זה מהבהב. רק חברינו הסינים הצילו תיריסטור אחד. אלה שאי פעם פתחו יחידות בקרה כאלה מבטיחים שרק שני תיריסטים אטומים בתיבות מסוימות. הכלכלה חייבת להיות כלכלית! הסיסמא שעדיין סובייטית שלנו.
למרות גודל כה קטן, לתריסיסטורים של PCR406 יש מתח הפוך של 400 וולט, וזרם קדימה של 0.8A. אם נניח שהעומס צורך זרם של 25% בלבד מהמקסימום, אז במתח של 220 וולט, אתה יכול להחליף כוח 220 * 0.2 = 44 (W).
איור 6 מציג חיווט מודפס, לפיו ניתן לשרטט תרשים מעגל, אשר נעשה שוב ושוב. כאן תוכלו לראות את החורים לטיריסטור הרביעי, בדיוק זה שנשמר.
איור 6
החיסכון השפיע גם על גשר הדיודה: במקום ארבע דיודות, משתמשים רק באחד בלוח זה. וכל השאר תואם את המעגל שמוצג באיור 7.
איור 7
מתח החשמל מתוקן על ידי גשר הדיודה VD1 ... VD4 ודרך הנגד המרווה R1 מועבר לפלט העשירי של בקר המיקרו. כדי להחליק את אדוות המתח המתוקן, מחובר כאן גם קבל אלקטרוליטי C1. הצריכה הנוכחית של המיקרו-בקר קטנה מאוד, כך שבעתיד, במקום גשר של ארבע דיודות, החליטו הסינים לעשות אחת כזו.
הערה קטנה על הגדלת האמינות של המעגל כולו בכללותו. אם דיודה זנר עם מתח ייצוב של 9 ... 12 וולט מולחמת במקביל לקבל C1, אז הסבירות לתקלה במיקרו-בקר או פשוט פיצוצים ת'יסטוריסטים תקטן הרבה.
הנגד R7 המחובר לפין 1 של בקר המיקרו ישירות מחוט הרשת ראוי לתשומת לב מיוחדת. זה נעשה כדי לסנכרן עם הרשת על מנת לשלוט בשלב על הכוח. זה בדיוק מה שעובד כשמנורות הגרלנד נדלקות או כבות.
בצד ימין של המיקרו-בקר יש תפוקות בקרת תיריסטור וכפתור שליטה, שתואר לעיל. התוריסטורים נדלקים ברגע בו מופיעה רמה גבוהה בתפוקה המתאימה של חבר הכנסת, אז הנברשת המקבילה נדלקת.

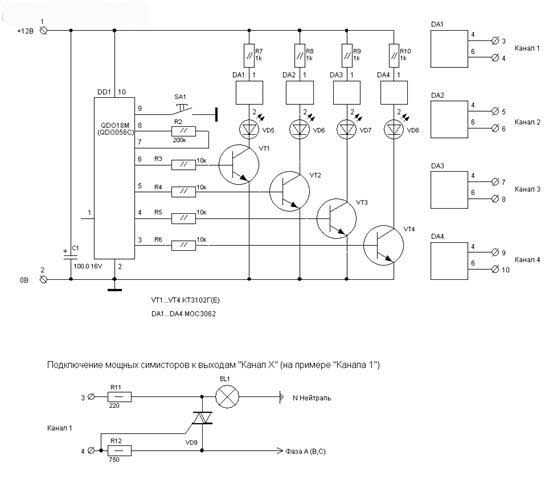

לפעמים נדרשות זרי ראש השנה החדשה בעלי עוצמה גבוהה, מכמה מאות וואט ומעלה. במקרה זה, המעגל הנחשב יכול לשמש "מוח", מספיק פשוט להוסיף אותו במפתחות טריאק חזקים. כיצד לעשות זאת מוצג באיור 8.
איור 8. סכמטית של זר ראש השנה העוצמתי הגדול (לחץ על התמונה להגדלה)
כאן כדאי לשים לב לעובדה שאספקת החשמל של חבר הכנסת מתבצעת ממקור נפרד מבודד גלוונית מהרשת.
נורות לד
הם משתמשים באותו בקר עם כפתור אחד, אותם תיריסטורים, אך במקום נורות, הזרינים מורכבות מנורות LED בשלושה או ארבעה צבעים. כל זר מכיל לפחות 20 נוריות LED עם נגדים המגבילים זרם.
יתרה מזאת, העיצוב של זר כזה הוא רק תעלומה סינית: במחצית הראשונה של הזרלנד, מולחמת נגדית לכל LED, ועשרת החלקים הנותרים פשוט מחוברים בסדרה. שוב, חוסך מיד עשרה נגדים.
אפשר להסביר את העיצוב הזה באמצעות טכנולוגיית הייצור. לדוגמא, בשורה האחת הם אוספים את המחצית הראשונה, שהיא עם נגדים, ובקו השני ללא נגדים.ואז נותר רק לחבר את שני החצאים לאחד. אבל זו רק נקודה.
יש לקוות שהכל בסדר איתך, לפחות עם זרי ראש השנה. לכן, לקשט את עץ חג המולד, לכסות את השולחן החגיגי, להזמין אורחים, לחגוג את השנה החדשה. שנה טובה, חברים, חברים, רבותיי! כך אתה אוהב את זה יותר.
ראה גם בנושא זה:טיפים לתיקון זר ראש השנה הסיני
בוריס אלאדישקין
