המטבח הוא אחד החדרים הקשים ביותר מבחינת התיקון. הוא מלא במכשירים ביתיים שונים, שלגביהם רצוי לחזות בשלב התכנון לא רק את מקום מיקומם הקבוע, אלא גם כיצד הם יהיו מחוברים לחשמל וכמה שיהיה נוח להשתמש בהם. לפעמים טעויות בתכנון יכולות לקלקל באופן משמעותי את הרושם מהעבודה שנעשתה, ולבצע מחדש או לא לעשות זמן, ולעתים קרובות פשוט יקר.

מאיפה להתחיל? כמובן שתכנון נכון של מיקום שקעי חשמל, מתגים ואורות באזור המיקום של ריהוט מטבח מובנה. במאמר זה נשקול כמה מהסכמות הנפוצות ביותר להצבת שקעים לחיבור מכשירי חשמל ביתיים מובילים, מתגים ואורות במטבח, ננתח את התכונות שלהם, היתרונות והחסרונות שלהם, וניתן המלצות לשימוש ושיפורם. אתה תמיד יכול להוסיף ולעצב משהו.

הסידור הראשון של שקעים ומתגים במטבח

עכשיו תושבים ומתיישבים חדשים מתקינים בצורה מאסיבית מטבחים שהם יפים, מודרניים, אבל מסתכלים על התוצאה הסופית ורואים שהחשמל מיוצר ברמה של הסובייטים, הכבלים שוקלים (ממנורות, מכסים, מיקרוגלים וכו '), יש שקע אחד, מקסימום כפול ובמקום כזה שלא ברור למה היא, כי שוב, אתה צריך כבל מאריך כדי שהכל יעבוד כמו שצריך.

חבר'ה, אני מבין הכל, הראש ברגעים כאלה תמיד מלא ים של מידע (אינסטלציה, אריחים, מתקינים וכו '), אבל בקשה גדולה היא בשבילכם, התקשרו או הזמינו חשמלאי מנוסה שיציע לכם פתרונות רבים כדי לגרום למטבח המודרני להראות מכל הצדדים של המודרני ואז לא חושבים שהיה צורך לעשות משהו מטעמי נוחות, והזמן כבר עבר.

אז, לגבי מעגלי החשמל למטבח. צברתי כמה תמונות כאלה, שהייתי משלים ומתקנות, על סמך הניסיון שלי בעבודה עם הנחת חשמל מתחת למטבח:

פריסת שקעים ומתגים מס '1 (להגדלה, לחץ על התמונה)

1. שקע למיקרוגל. בתרשים יש שניים מהם, האחד מעל הארונות, השני במרתף המטבח. למעשה, הכבל בתנורי מיקרוגל הוא קצר מאוד, בערך 50 ס"מ. לכן, בהתגלמות זו, תצטרך להשתמש בכבל מאריך, וזה לא רצוי. אפשרות נכונה יותר היא להשתמש בשקע סמוי, אותו יש להציב בקיר קרוב יותר לצד הימני של המיקרוגל, שם כמעט לכל תנורי המיקרוגל יש הפסקה מסוימת. זה יבטל את כבל ההארכה והחוט עצמו לא יהיה גלוי.

2. שקע למנדפים. אפשרות זו אינה נכונה מכיוון שוב, כבל קצר מהמכסה המנוע והכי חשוב, אם מותקן שם צינור פלסטיק, השקע עם תקע יפריע להתאמה נוחה לקיר. האפשרות הנכונה, השקע צריך להיות ממוקם מאחורי מכסה המנוע הדקורטיבי (האנכי) של מכסה המנוע עצמו, קרוב יותר למרכז כך שהתקע לא יפריע לתעלה. הנקודה העליונה של השקע היא הגבול העליון של ארונות הקיר או לעיתים קרובות יותר, מעט מתחת לגבול העליון (תלוי איזה מתווה המטבח יהיה באזור מכסה המנוע).

3. המתג לגופי. הוא נחוץ, זה חד משמעי, העיקר למצוא מקום מתאים ונוח לניהול. בגרסה זו של התוכנית, זה לא נוח גם מבחינת השליטה וגם מבחינת המיקום, למשל, במקומו יתכנו מסילות גג לתליית מכשיר מטבח, ספלים ודברים אחרים. הייתי ממקם אותו בחלק המרכזי, מדגיש את אחד המודולים שתחתיו בגוש של שלושה שקעים. ניתן להתקין את המתג באמצעות מקש אחד או שניים (תאורה של החלקים השמאלי והימני של משטח העבודה).

4.מתג מסוק. ניתן לסדר שורה נוספת של שני שקעים + מתג מסוק (השמאלי ביותר ביחידה זו) בפינה הימנית של משטח העבודה (מעל מכונת הכביסה).

5. המקרר. לעיתים קרובות קורה כי המקרר אינו מובנה במטבח, אלא עומד בנפרד, ולכן עדיף למקם את השקע הנסתר בחלקו התחתון, באזור המדחס. יש אפשרות למיקום נוסף, זה מעל המקרר, אך שימו לב שלעתים קרובות החוט מהמקרר כל כך ארוך שהוא לא מספיק לחלקו העליון.

6. מה עוד ניתן לאתר. תאורה מתחת למגן הראווה של הארונות העליונים, תאורת הארונות עצמם, טלוויזיה מותקנת. זה דורש גם ניהול רשת וכוח.

הסידור השני של שקעים, מתגים ואורות במטבח

פריסת שקעים ומתגים מס '2 (להגדלה, לחץ על התמונה)

1. שקע למקרר. ניתן להציב אותו על הקיר שמאחורי המקרר באזור המדחס או במרתף המטבח מימין למקרר. בגרסה זו של המעגל לא מובאים בחשבון ההסתברות שניתן להתקין את המקרר ישירות בפינה והשקע יכול לעלות אל הקיר הקיצוני של המקרר.

2. שקע למנדפים. לדעתי הוא מאוד גבוה ויהיה נראה מהצד. נכון יותר, השקע צריך להיות ממוקם מאחורי הכיסוי הדקורטיבי (האנכי) של מכסה המנוע עצמו, קרוב יותר למרכז כך שהתקע לא יפריע לתעלה. הנקודה העליונה של השקע היא הגבול העליון של ארונות הקיר או לעיתים קרובות יותר, מעט מתחת לגבול העליון (תלוי איזה מתווה המטבח יהיה באזור מכסה המנוע).

3. שקע למכונת הכביסה. ההתקנה לא הצליחה, הכבל עצמו והתקע של מכונת הכביסה יהיו גלויים. בנוסף זה יפריע לעובדה שניתן להתקין במקום זה ארון או ריהוט אמבטיה אחר. מקומה נמצא משמאל למכונת הכביסה במרתף המטבח. בהחלט אפשרי להתקין שקע עמיד למים בעל תקרה עם IP44 (שקע עם כיסוי מגן).

4. המסוק. השקע נמצא במקום, אבל איך הוא ישלוט? הייתי בונה מתג למטחנה בגוש של 4 שקעים בחלק המרכזי של המטבח, ומדגיש את אחד המודולים שתחתיו.

5. תאורה מעל הכיור. זה לא בתרשים, אבל התאורה האחורית רצויה. האור מהמכסה המנוע יהיה מעומעם, האור מהנברשת גם לא יהיה זמין, כי נוצר צל מגוף האדם. ניתן להציב את המתג לשליטה במנורה זו בתוך גוש שקעים מעל מכונת הכביסה, ולהוסיף תחתיה מודול נוסף.

6. מה עוד ניתן לאתר. מדיח כלים מובנה. תאורה מתחת למגן הראווה של הארונות העליונים, תאורת הארונות עצמם, טלוויזיה מותקנת. זה דורש גם ניהול רשת וכוח.

דיאגרמת החיווט השלישית, מיקום שקעים ומתגים מתחת למטבח

פריסת שקעים ומתגים מס '3 (להגדלה, לחץ על התמונה)

תוכנית זו דומה מאוד לשתי האפשרויות שנחשבו קודם לכן. אז מה שיש לנו:

1. השקע למיקרוגל (מיקרוגל). בתרשים יש שניים מהם, האחד מעל הארונות, השני במרתף המטבח. למעשה, הכבל בתנורי מיקרוגל הוא קצר מאוד, בערך 50 ס"מ. לכן, בהתגלמות זו, תצטרך להשתמש בכבל מאריך, וזה לא רצוי. אפשרות נכונה יותר היא להשתמש בשקע סמוי, אותו יש להציב בקיר קרוב יותר לצד הימני של המיקרוגל, שם כמעט לכל תנורי המיקרוגל יש הפסקה מסוימת. זה יבטל את כבל ההארכה והחוט עצמו לא יהיה גלוי.

2. שקע למנדפים. אפשרות זו אינה נכונה מכיוון שוב, כבל קצר מהמכסה המנוע והכי חשוב, אם מותקן שם צינור פלסטיק, השקע עם תקע יפריע להתאמה נוחה לקיר. האפשרות הנכונה, השקע צריך להיות ממוקם מאחורי מכסה המנוע הדקורטיבי (האנכי) של מכסה המנוע עצמו, קרוב יותר למרכז כך שהתקע לא יפריע לתעלה. הנקודה העליונה של השקע היא הגבול העליון של ארונות הקיר או לעיתים קרובות יותר, מעט מתחת לגבול העליון (תלוי איזה מתווה המטבח יהיה באזור מכסה המנוע).

3. מתג מסוק. השקע נמצא במקום, אך כיצד יש לשלוט על המסוק? הייתי בונה מתג למטחנה בגוש של 4 שקעים בחלק המרכזי של המטבח, ומדגיש את אחד המודולים שתחתיו.

4. המקרר. לעיתים קרובות קורה כי המקרר אינו מובנה במטבח, אלא עומד בנפרד, ולכן עדיף למקם את השקע הנסתר בחלקו התחתון, באזור המדחס. יש אפשרות למיקום נוסף, זה מעל המקרר, אך שימו לב שלעתים קרובות החוט מהמקרר כל כך ארוך שהוא לא מספיק לחלקו העליון.

5. שקעים בפינה השמאלית. הם לא בתרשים, אבל הייתי מוסיף זוג לקומקום, סיר איטי או אותו טוסטר.

6. המתג לגופי על משטח עבודה. הוא נחוץ, זה חד משמעי, העיקר למצוא מקום מתאים ונוח לניהול. הייתי ממקם אותו בחלק המרכזי (מעל מכונת הכביסה), מדגיש את אחד המודולים שתחתיו בגוש של שני שקעים.

7. מה עוד ניתן לאתר. תאורה של הארונות עצמם, טלוויזיה. זה דורש גם ניהול רשת וכוח.

תרשים החיווט הרביעי ומיקום השקעים באזור ריהוט המטבח

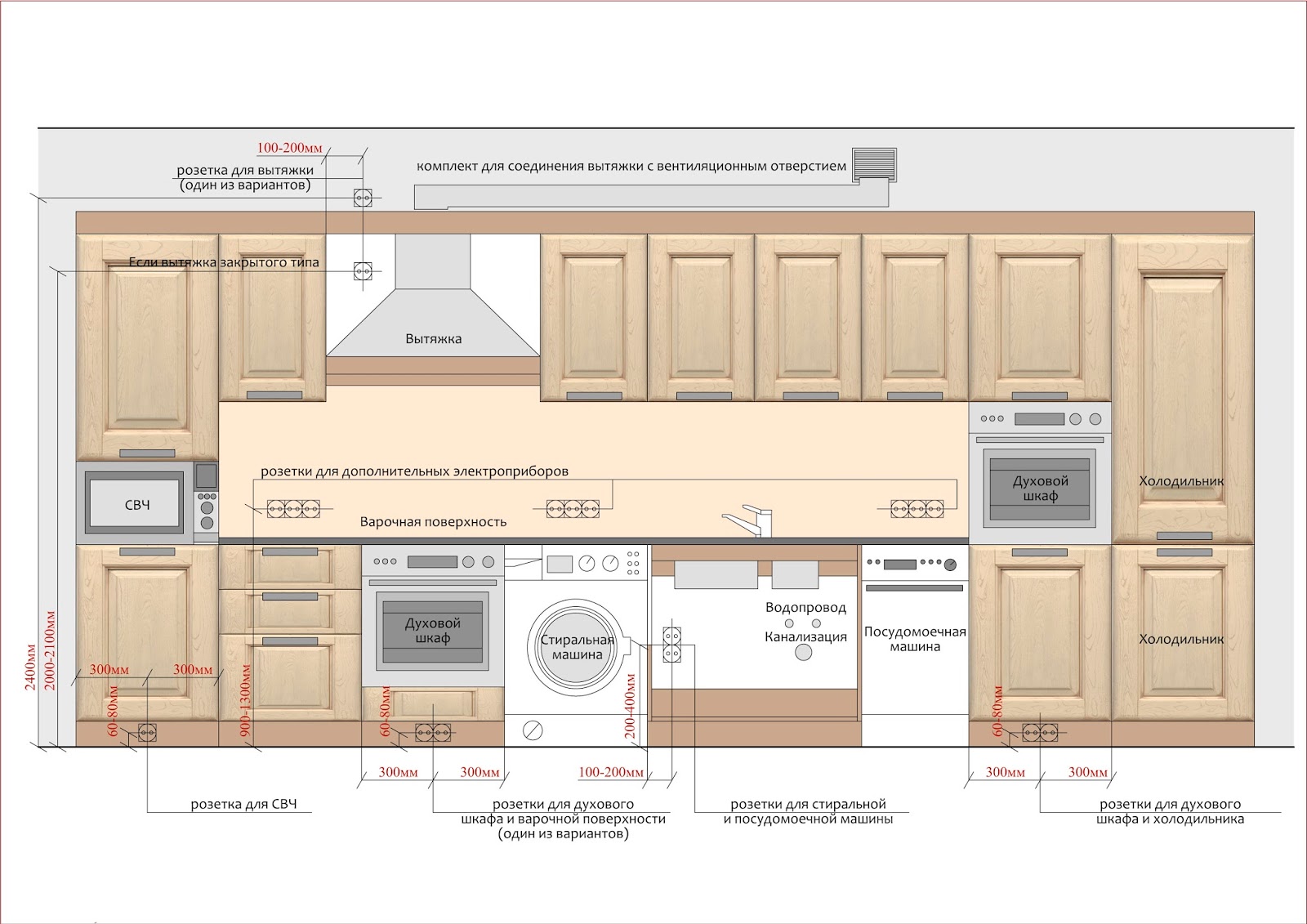

פריסת שקעים ומתגים מס '4 (להגדלה, לחץ על התמונה)

התוכנית מבחינות רבות אינה הגיונית ולא ברור מי החיה את זה לחיים (לקוחות מסכנים ומתקינים, הם שברו את הראש די הרבה). אז מה שיש לנו:

1. השקע למיקרוגל (מיקרוגל). שטויות שלמות! אוקיי, הייתי צריך לחתוך חור בקיר האחורי של הארון התחתון, להכין חריץ בשיש, אבל איך לחבר את הכבל עצמו מהמיקרוגל? בעת הרכבת המטבח או כאשר הרכבת המטבח? באופן כללי חידה. האפשרות הנכונה היא להשתמש בשקע מוסתר בכניסת המיקרוגל עצמה. יש להציב את השקע בקיר קרוב יותר לצד הימני של המיקרוגל, שם כמעט לכל תנורי המיקרוגל יש הפסקה מסוימת.

2. שקע למנדפים. גם שטויות, רק בתוכנית אסתטית. מי יאהב את נראות השקע עצמו, את התקע והכבל שנתקעים בו? האפשרות הנכונה, השקע צריך להיות ממוקם מאחורי מכסה המנוע הדקורטיבי (האנכי) של מכסה המנוע עצמו, קרוב יותר למרכז כך שהתקע לא יפריע לתעלה. הנקודה העליונה של השקע היא הגבול העליון של ארונות הקיר או לעיתים קרובות יותר, מעט מתחת לגבול העליון (תלוי איזה מתווה המטבח יהיה באזור מכסה המנוע).

3. המסוק. כאן זה לא מסופק כלל. אין שקע, אין שיטת בקרה (בצורה של מתג או מתג לחצן לחיצה). הייתי בונה מתג למסוק בגוש של 3 שקעים בחלק המרכזי של המטבח, ומדגיש את אחד המודולים שמתחתיו.

4. המקרר. לעיתים קרובות קורה כי המקרר אינו מובנה במטבח, אלא עומד בנפרד, ולכן עדיף למקם את השקע הנסתר בחלקו התחתון, באזור המדחס. יש אפשרות למיקום נוסף, זה מעל המקרר, אך שימו לב שלעתים קרובות החוט מהמקרר כל כך ארוך שהוא לא מספיק לחלקו העליון.

5. שקעים לתנור ולכיריים. בתרשים, כל השקעים אינם ממוקמים כראוי, כולם צריכים להיות ממוקמים במרתף המטבח. יש מקום עבורם ואין צורך לקלקל את הרהיטים. למעשה, זה כמעט אקסיומה וכנראה שכל מודד או מעצב יודע עליו. מדוע הוא כל כך צבוע כאן שאני לא מבין? זה מרגיש שבסוף השרטוט המעגלים נזכרו שללא חשמל הטכניקה לא עבדה וציירה כך שהיא הייתה.

6. המתג לגופי על משטח עבודה. בתרשים מנורות אינן מסופקות כלל, אך בלעדיהן זה קשה, כל עקרת בית תגיד זאת. אך בנוסף, יש צורך לדאוג לניהולו. אני ממליץ להתקין מתג שמתאים היטב ליחידת שקעים מעל השיש. אתה יכול למקם אותו מימין (מעל המדיח) על ידי הדגשת אחד המודולים שתחתיו בגוש של שלושה שקעים.

7. שקע למכונת הכביסה. יתכן במקום בו הוא צבוע (השקע חייב להיות עם מדד IP44), אך הוא עדיף שוב, במרתף המטבח, מימין או משמאל למכונה.

8.שקע למדיח כלים. הכל בסדר בתמונה, אבל האם יש מספיק כבל למקום הזה (שקעים מתחת לכיור)? כמו במקרה של מכונת הכביסה, עדיף להניח אותה במרתף מימין או משמאל לרכבת התחתית.

7. מה עוד ניתן לאתר. תאורה של הארונות עצמם, טלוויזיה. זה דורש גם ניהול רשת וכוח.
